DC-DC keitiklių tipų ir galios konvertavimo topologijų vadovas

DC-DC keitikliai yra elektroninės maitinimo grandinės, pakeičiančios vieną nuolatinės srovės įtampos lygį į kitą nuolatinės srovės įtampos lygį.Daugelis elektroninių prietaisų ir maitinimo sistemų neveikia ta pačia įtampa.Kai kurioms grandinėms reikia mažesnės įtampos procesoriams ir jutikliams, o kitoms – varikliams, ryšių sistemoms ar elektros paskirstymui.DC-DC keitikliai padeda užtikrinti stabilią, efektyvią ir kontroliuojamą galią, tuo pačiu sumažinant energijos nuostolius ir šilumos gamybą.Atsižvelgiant į įtampos reikalavimus, galios lygį, efektyvumą, saugą ir sistemos sudėtingumą, naudojami skirtingi keitiklių dizainai.Šiame straipsnyje paaiškinami pagrindiniai DC-DC keitiklių tipai, įskaitant izoliuotus ir neizoliuotus dizainus.

Katalogas

Pagrindiniai DC-DC keitiklių tipai

DC-DC keitiklius galima suskirstyti į dvi pagrindines kategorijas: izoliuotus ir neizoliuotus keitiklius.Skirtumas tarp jų daugiausia priklauso nuo to, ar įvesties ir išvesties pusės yra elektriškai atskirtos.Kiekvienas tipas skirtas skirtingiems įtampos konvertavimo reikalavimams, saugos lygiams, galios diapazonams ir taikymo aplinkoms.Kai kurios sistemos yra orientuotos į kompaktišką dydį ir didelį efektyvumą, o kitos reikalauja elektros izoliacijos, kad būtų saugu, sumažintas triukšmas arba apsaugotos jautrios grandinės.

Izoliuoti DC-DC keitikliai

Izoliuoti DC-DC keitikliai naudoja transformatorių, kad elektriškai atskirtų įvesties ir išvesties puses.Ši izoliacija padeda pagerinti saugumą, sumažinti įžeminimo kilpos problemas ir apsaugoti jautrias grandines nuo elektros gedimų ar įtampos šuolių.Kadangi transformatorius taip pat perduoda energiją, izoliuoti keitikliai dažniausiai naudojami aukštesnės įtampos sistemose, pramoninėje įrangoje, medicinos prietaisuose, telekomunikacijų techninėje įrangoje, EV sistemose ir serverių maitinimo šaltiniuose.Praktikoje dažnai pirmenybė teikiama izoliuotiems keitikliams, kai įranga turi atitikti griežtus elektros saugos standartus arba kai skirtingos sistemos dalys veikia esant skirtingiems įžeminimo potencialams.

Neizoliuoti DC-DC keitikliai

Neizoliuoti DC-DC keitikliai nenaudoja transformatoriaus izoliacijos.Įvestis ir išvestis turi tą patį elektros įžeminimą, todėl dizainas gali būti mažesnis, paprastesnis, greitesnis ir paprastai efektyvesnis mažos ir vidutinės galios įrenginiuose.Įprasti neizoliuotų keitiklių tipai yra „buck“, „boost“, „buck-boost“, „Ćuk“, „SEPIC“, „Zeta“ ir didelio stiprumo keitikliai, pvz., sujungiami arba sujungti induktoriai.Kadangi jie vengia transformatoriaus izoliacijos, jie dažnai pasiekia mažesnę kainą ir didesnį galios tankį.

Įprasti izoliuotų DC-DC keitiklių tipai

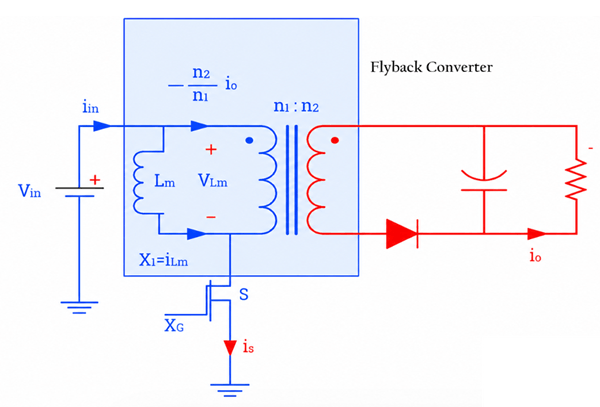

Flyback konverteris

„Flyback“ keitiklis yra izoliuotas nuolatinės srovės ir nuolatinės srovės keitiklis, kuris naudoja transformatorių energijai perduoti iš įvesties į išėjimą, tuo pačiu užtikrinant elektros izoliaciją.Remiantis diagrama, kai jungiklis S įsijungia, srovė teka per pirminę apviją ir kaupia energiją transformatoriaus įmagnetinimo induktyvumui (Lm).Tuo metu išvesties diodas yra IŠJUNGTAS.Kai jungiklis IŠJUNGTAS, sukaupta energija pereina į antrinę apviją, įsijungia diodas, o galia patenka į išėjimo kondensatorių ir apkrovą.Keitiklis naudoja tokius komponentus kaip transformatorius su posūkių santykiu (n1:n2), perjungimo tranzistorius, diodas, kondensatorius ir magnetinis induktyvumas.„Flyback“ keitikliai paprastai yra skirti mažos ir vidutinės galios programoms, kurios paprastai veikia nuo kelių vatų iki maždaug 150 W, o įvesties įtampa svyruoja nuo žemos nuolatinės srovės tiekimo iki aukštos įtampos AC-DC maitinimo šaltinių, priklausomai nuo konstrukcijos.

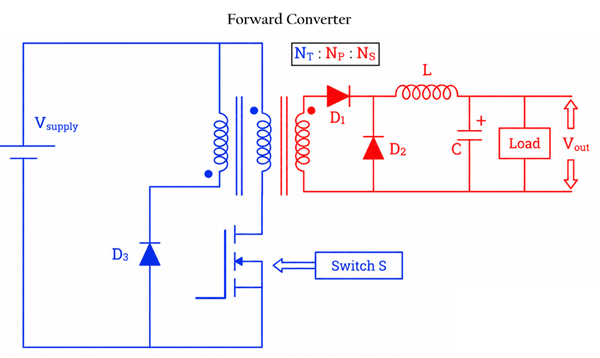

Pirmyn keitiklis

Priekinis keitiklis perduoda energiją tiesiai iš transformatoriaus pirminės apvijos į antrinę apviją, kol jungiklis S yra ĮJUNGTAS.Nuotraukoje įvesties maitinimo šaltinis (V tiekimas) siunčia energiją per transformatorių, kai suaktyvinamas jungiklis.Tada antrinė apvija tiekia galią per diodą D1, o išėjimo induktorius L ir kondensatorius C išlygina įtampą, kol ji pasiekia apkrovą.Kai jungiklis išsijungia, diodas D2 palaiko srovės srautą į apkrovą ir padeda stabilizuoti išėjimą.Papildoma atstatymo apvija ir diodas D3 padeda iš naujo nustatyti transformatoriaus magnetinį srautą, kad būtų išvengta šerdies prisotinimo.

Palyginti su „flyback“ keitikliu, pirminis keitiklis paprastai siūlo mažesnį išėjimo pulsavimą, geresnį efektyvumą ir geresnį našumą vidutinės ir didelės galios programoms.Jis dažniausiai naudojamas pramoniniuose maitinimo šaltiniuose, telekomunikacijų sistemose, serveriuose ir didelio efektyvumo SMPS projektuose, paprastai veikiantis nuo dešimčių iki kelių šimtų vatų, priklausomai nuo grandinės konstrukcijos.

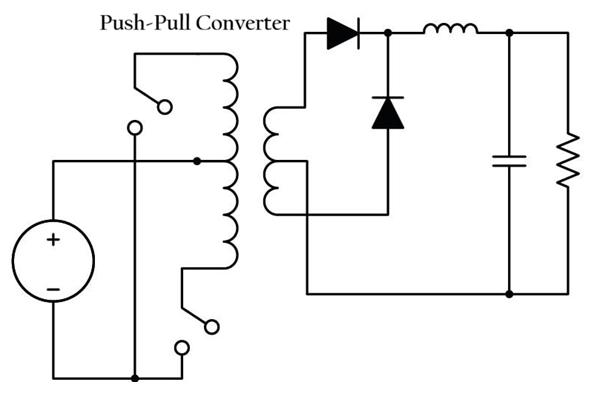

Push-Pull keitiklis

Stūmimo keitiklis yra izoliuotas DC-DC keitiklis, kuris naudoja du perjungiamuosius tranzistorius, kad pakaitomis valdytų priešingas centrinės transformatoriaus pirminės apvijos puses.Tipiškame stūmimo keitiklio vaizde transformatorius yra centre, o du jungikliai veikia po vieną, sukurdami kintamos srovės srautą per pirminę apviją.Ši kintamoji operacija leidžia efektyviai perduoti energiją į antrinę pusę, kur lygintuvo diodai ir išėjimo filtrai paverčia aukšto dažnio kintamosios srovės signalą į stabilią nuolatinės srovės išėjimo įtampą.

Palyginti su „flyback“ ir „forward“ keitikliais, „push-pull“ keitikliai labiau tinka vidutinio ir didelio galingumo reikmėms, nes jie užtikrina geresnį transformatoriaus panaudojimą, didesnį efektyvumą ir geresnį galios valdymą.Topologija taip pat padeda sumažinti transformatoriaus dydį, nes eksploatacijos metu naudojamos abi transformatoriaus šerdies pusės.Paprastai naudojami stūmimo keitikliai, kurių galia yra nuo dešimčių iki kelių šimtų vatų, priklausomai nuo perjungimo dažnio ir transformatoriaus konstrukcijos.

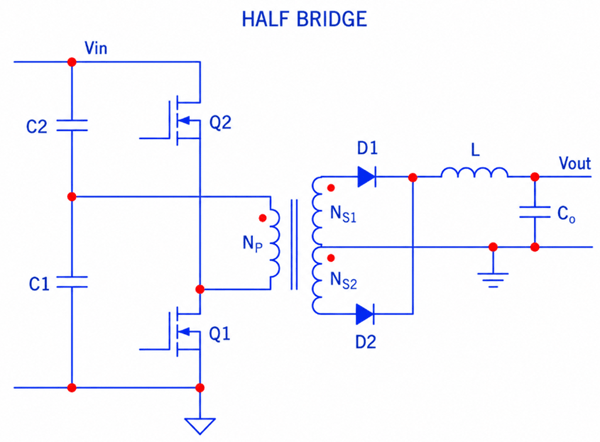

Pusės tilto keitiklis

Pustilties keitiklis yra izoliuotas nuolatinės ir nuolatinės srovės keitiklis, dažniausiai naudojamas vidutinio ir didelio galingumo perjungiamuose maitinimo šaltiniuose.Nuotraukoje du perjungiamieji tranzistoriai (Q1 ir Q2) veikia pakaitomis, kad valdytų transformatoriaus pirminę apviją (Np).Kondensatoriai C1 ir C2 padalija įėjimo įtampą (Vin) į dvi dalis, todėl jungikliai transformatoriui gali perduoti kintamos įtampos impulsus.Antrinėje pusėje transformatoriaus išėjimas ištaisomas diodais D1 ir D2, tada filtruojamas induktoriumi L ir kondensatoriumi Co, kad būtų sukurta stabili nuolatinės srovės išėjimo įtampa (Vout).

Raudoni taškai transformatoriaus apvijose rodo apvijų poliškumą, kad fazė veiktų teisingai.Palyginti su stūmimo keitikliu, pusiau tilto topologija sumažina perjungimo tranzistorių įtampos įtampą, nes kiekvienas jungiklis paprastai mato tik apie pusę įėjimo įtampos.

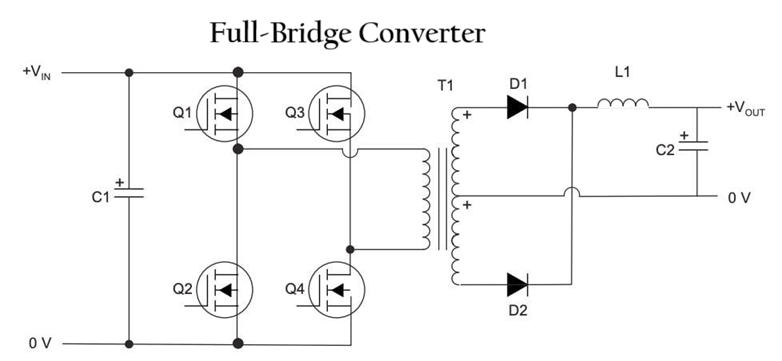

Viso tilto keitiklis

Viso tilto keitiklio (dar vadinamo H tilto keitikliu) topologijos vaizdas.Diagramoje pavaizduoti keturi perjungimo tranzistoriai (Q1, Q2, Q3 ir Q4), išdėstyti tilto konfigūracija aplink transformatoriaus pirminę apviją, kuri yra pagrindinė viso tilto keitiklio charakteristika.Jungikliai veikia kintamomis poromis, paprastai Q1 su Q4 ir Q2 su Q3, kad transformatoriuje T1 būtų tiekiama kintamoji įtampa.Antrinėje pusėje diodai D1 ir D2 išlygina transformatoriaus išėjimą, o induktorius L1 ir kondensatorius C2 išlygina išėjimo įtampą.Viso tilto keitikliai dažniausiai naudojami didelės galios nuolatinės srovės-DC keitikliuose ir SMPS sistemose, nes jie užtikrina aukštą efektyvumą, geresnį transformatoriaus panaudojimą ir palaiko kilovatų lygio galios programas.

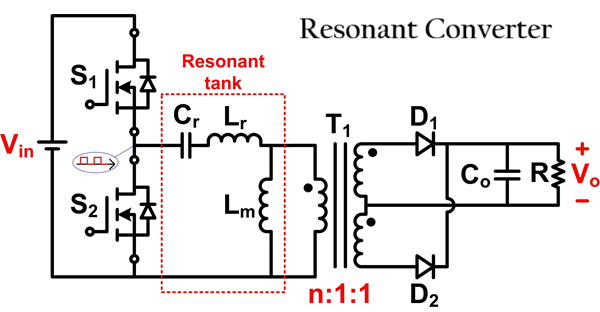

Rezonansinis keitiklis

Rezonansinis nuolatinės srovės ir nuolatinės srovės keitiklis yra izoliuotas didelio efektyvumo keitiklis, kuris naudoja rezonansinę grandinę, vadinamą rezonansiniu baku, kad perduotų energiją su mažesniais perjungimo nuostoliais ir mažesniu elektriniu triukšmu.Nuotraukoje jungikliai S1 ir S2 pakaitomis generuoja aukšto dažnio perjungimo signalus iš įėjimo įtampos (Vin).Rezonansinis bakas, sudarytas iš rezonansinio kondensatoriaus Cr, rezonansinio induktoriaus Lr ir įmagnetinimo induktyvumo Lm, sukuria sklandų sinusoidinį srovės srautą, o ne aštrius perjungimus.

Tai padeda sumažinti MOSFET šilumą ir perjungimo įtampą.Transformatorius T1 užtikrina elektros izoliaciją ir įtampos konvertavimą, o diodai D1 ir D2 ištaiso antrinės pusės kintamosios srovės signalą į nuolatinę išėjimo įtampą (Vo).Kondensatorius Co filtruoja išvestį, kad apkrovai R tiektų stabilią nuolatinę srovę. Rezonansiniai keitikliai plačiai naudojami didelio efektyvumo programose, pvz., serverio maitinimo šaltiniuose, žaidimų maitinimo šaltiniuose, EV įkrovikliuose, telekomunikacijų sistemose ir didelio našumo SMPS konstrukcijose, nes palaiko minkšto perjungimo metodus, pvz., ZVS (nulinės įtampos perjungimas), kuris padidina efektyvumą ir sumažina EMI dažnį.

Įprasti neizoliuotų DC-DC keitiklių tipai

Įprastos / pagrindinės topologijos

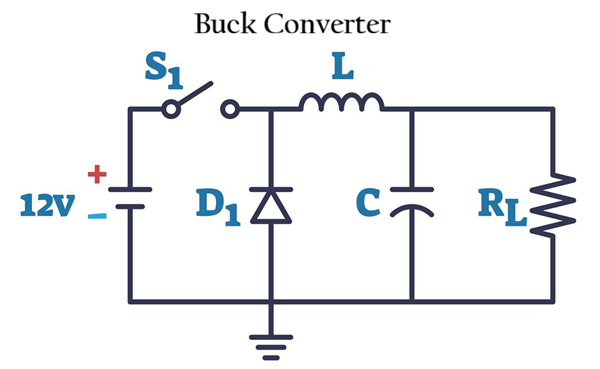

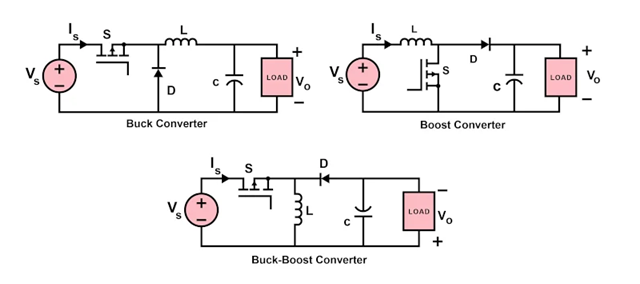

Buck konverteris

Buck keitiklis sumažina aukštesnę įėjimo įtampą iki mažesnės išėjimo įtampos ir turi didelį efektyvumą.Nuotraukoje 12 V įvesties šaltinis tiekia maitinimą grandinei per jungiklį S1.Kai S1 įsijungia, srovė teka per induktorių L, kuris kaupia energiją, tiekdamas maitinimą apkrovos rezistorius RL ir įkraunamas kondensatorius C.

Kai jungiklis IŠJUNGTAS, induktorius išleidžia savo sukauptą energiją per diodą D1, leisdamas srovei toliau tekėti į apkrovą, net jei jungiklis yra atidarytas.Kondensatorius C išlygina išėjimo įtampą ir sumažina pulsaciją.Valdydamas jungiklio įjungimo ir išjungimo laiką, vadinamą darbo ciklu, keitiklis reguliuoja išėjimo įtampą iki žemesnio lygio nei įėjimo įtampa.

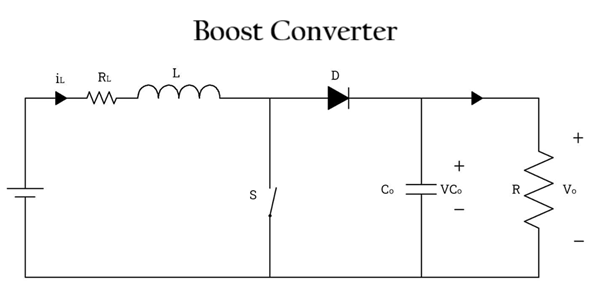

Boost Converter

Padidinimo keitiklis yra neizoliuotas DC-DC keitiklis, kuris padidina įėjimo įtampą iki didesnės išėjimo įtampos.Paveiksle induktorius L, jungiklis S, diodas D, kondensatorius Co ir apkrovos rezistorius R veikia kartu, kad padidintų įtampą.Kai jungiklis S įsijungia, srovė teka per induktorių ir energija saugoma jo magnetiniame lauke, o diodas blokuoja srovę iš išėjimo pusės.Kai jungiklis išsijungia, induktorius per diodą D išleidžia sukauptą energiją į išėjimo kondensatorių ir apkrovą.Išlaisvinta induktoriaus įtampa pridedama prie įvesties įtampos, sukuriant didesnę išėjimo įtampą (Vo) nei įvesties šaltinis.Kondensatorius Co išlygina išėjimo įtampą ir sumažina pulsaciją.

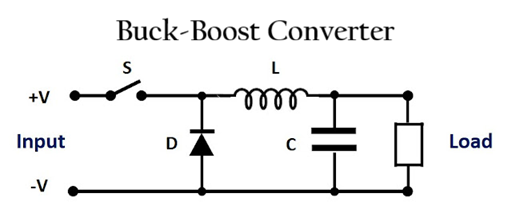

Buck-Boost konverteris

Buck-boost keitiklis gali sumažinti arba padidinti įėjimo įtampą.Nuotraukoje jungiklis S valdo, kaip energija juda grandinėje.Kai S įsijungia, srovė iš įėjimo teka per induktorių L, todėl induktorius kaupia energiją.Per šį laiką diodas D yra įjungtas atgal, o kondensatorius C tiekia maitinimą apkrovai.Kai S išsijungia, induktorius išleidžia savo sukauptą energiją per diodą į kondensatorių ir apkrovą.Tai leidžia grandinei gaminti išėjimo įtampą, kuri gali būti didesnė arba mažesnė už įvestį, priklausomai nuo darbo ciklo.Ši topologija naudinga baterijomis maitinamoms sistemoms, kuriose veikimo metu įėjimo įtampa gali pakilti arba kristi.

Pažangūs ir didelio našumo neizoliuoti DC-DC keitikliai

Pažangūs ir didelio našumo neizoliuoti DC-DC keitikliai yra skirti programoms, kurioms reikalingas didesnis įtampos konvertavimo koeficientas, geresnis efektyvumas, mažesnis pulsavimas arba didesnis galios valdymas, nei standartiniams keitikliams.The Teigiamas išvestis Super Lift Luo (POSLL) keitiklis padidina įtampą naudodamas kondensatoriaus pakėlimo techniką, išlaikydamas teigiamą išvesties poliškumą, todėl yra naudingas didelės spartos programose. Kvadratiniai keitikliai pasiekti daug didesnį įtampos padidėjimą derinant kelis konversijos etapus, leidžiančius smarkiai padidinti arba sumažinti įtampą be itin didelių darbo ciklų.

Sujungtų induktorių keitikliai naudokite magnetiškai susietus induktorius, kad padidintumėte įtampą, sumažintumėte perjungimo įtampą ir padidintumėte kompaktiškų konstrukcijų efektyvumą. Interleaved konverteriai naudokite kelias lygiagrečiai veikiančias perjungimo fazes, kad tolygiau paskirstytumėte srovę, sumažintumėte įvesties ir išėjimo pulsavimą, pagerintumėte šilumines charakteristikas ir palaikytumėte didesnės galios sistemas.

Kaip DC-DC keitikliai veikia realiose programose

Elektrinės transporto priemonės (EV)

DC-DC keitikliai elektrinėse transporto priemonėse paverčia aukštos įtampos akumuliatorių energiją į žemesnę įtampą, reikalingą apšvietimo sistemoms, informacijos ir pramogų moduliams, jutikliams, valdikliams ir pagalbinei elektronikai.Šie keitikliai turi veikti labai efektyviai, nes energijos nuostoliai tiesiogiai veikia važiavimo atstumą ir šilumines charakteristikas.EV sistemoms taip pat reikalingas stabilus įtampos reguliavimas greito įsibėgėjimo, regeneracinio stabdymo ir akumuliatoriaus įtampos svyravimų metu.

Saulės energijos ir atsinaujinančios energijos sistemos

Saulės ir atsinaujinančios energijos sistemose naudojami DC-DC keitikliai, skirti reguliuoti nestabilią įėjimo įtampą iš saulės kolektorių, baterijų ir energijos kaupimo sistemų.Dažnai naudojami didelio stiprumo keitikliai, nes saulės kolektorių įtampa kinta priklausomai nuo saulės šviesos intensyvumo ir temperatūros.

Baterijomis maitinama elektronika

Baterijomis maitinama elektronika remiasi DC-DC keitikliais, kad užtikrintų stabilią įtampą net tada, kai akumuliatoriaus įtampa krinta išsikrovimo metu.Išmanieji telefonai, nešiojamieji kompiuteriai, dronai, nešiojamieji medicinos prietaisai ir nešiojamoji elektronika dažniausiai naudoja „buck“, „boost“ arba „buck-boost“ keitiklius, kad pagerintų baterijos veikimo laiką ir sumažintų energijos nuostolius.

Pramonės ir automatizavimo sistemos

Pramoninėse sistemose naudojami DC-DC keitikliai, skirti maitinti PLC, jutiklius, ryšio modulius, variklių tvarkykles ir automatikos valdiklius.Šiose aplinkose dažnai yra elektros triukšmo, įtampos šuolių ir didelių perjungimo apkrovų, todėl keitikliai turi palaikyti stabilų veikimą atšiauriomis sąlygomis.

IoT ir įterptieji įrenginiai

IoT ir įterptosiose sistemose naudojami nuolatinės srovės ir nuolatinės srovės keitikliai, kad būtų galima efektyviai valdyti energiją kompaktiškoje mažos galios elektronikoje.Tokie įrenginiai kaip išmanieji jutikliai, belaidžiai moduliai, mikrovaldikliai ir krašto skaičiavimo sistemos dažnai veikia iš baterijų arba žemos įtampos maitinimo bėgių.

Pagrindiniai DC-DC keitiklių našumo veiksniai

• Efektyvumas - Matuoja, kaip efektyviai keitiklis perduoda įvesties galią į išėjimą su minimaliais energijos nuostoliais ir šilumos generavimu.

• Įtampos reguliavimas - Apibūdina, kokia stabili išėjimo įtampa išlieka keičiantis įėjimo įtampai arba apkrovos sąlygoms.

• Perjungimo dažnis - Didesnis perjungimo dažnis gali sumažinti komponentų dydį, bet gali padidinti perjungimo nuostolius ir EMI.

• Galios tankis - Nurodo, kiek galios keitiklis gali tiekti esant kompaktiškam fiziniam dydžiui.

• Šiluminis našumas - Nurodo, kaip gerai keitiklis valdo šilumą nepertraukiamo veikimo metu.

• Ripple įtampa ir triukšmas - Matuoja nepageidaujamus įtampos svyravimus, kurie gali turėti įtakos jautrioms elektroninėms grandinėms.

• Laikinas atsakas - Rodo, kaip greitai keitiklis reaguoja į staigius apkrovos arba įėjimo įtampos pokyčius.

• Elektromagnetiniai trukdžiai (EMI) - Didelio greičio perjungimas gali sukelti elektrinį triukšmą, kuris gali trukdyti šalia esančioms grandinėms.

• Įvesties įtampos diapazonas - Apibrėžia mažiausią ir didžiausią įėjimo įtampą, kurią konverteris gali saugiai valdyti.

• Pakrovimo galimybė - Nustato, kiek srovės ar galios keitiklis gali tiekti prijungtiems įrenginiams.

• Izoliacijos galimybė - Svarbus izoliuotuose keitikliuose, kur dėl saugos ir apsaugos reikalingas elektros atskyrimas.

Išvada

Tinkamo keitiklio pasirinkimas priklauso nuo reikiamo įtampos diapazono, galios lygio, išėjimo stabilumo, perjungimo našumo, šilumos valdymo ir triukšmo ribų.Suprasdami kiekvieną topologiją ir jos stipriąsias puses, galite pasirinkti keitiklį, atitinkantį sistemos elektros ir našumo poreikius.

Dažnai užduodami klausimai [DUK]

1. Kodėl aukštos įtampos ir saugai svarbiose sistemose pirmenybė teikiama izoliuotiems DC-DC keitikliams?

Izoliuoti DC-DC keitikliai naudoja transformatorių, kad elektriškai atskirtų įvesties ir išvesties puses.Tai padeda apsaugoti jautrias grandines nuo įtampos šuolių, įžeminimo kilpos problemų ir elektros gedimų.Jie taip pat svarbūs sistemose, kurios turi atitikti griežtus elektros saugos standartus.

2. Kaip „flyback“ keitiklis kaupia ir perduoda energiją kitaip nei tiesioginis keitiklis?

Flyback konverteris pirmiausia kaupia energiją transformatoriuje ir perduoda ją į išėjimą, kai jungiklis išsijungia.Priekinis keitiklis perduoda energiją tiesiai į išėjimą, kai jungiklis yra ĮJUNGTAS, o tai paprastai sumažina pulsaciją ir didesnį efektyvumą esant didesniam galios lygiui.

3. Kodėl stumdomieji, pusiau tiltiniai ir viso tilto keitikliai yra geresni didesnio galingumo veikimui?

Šios topologijos naudoja kelis perjungimo įrenginius ir patobulintą transformatorių panaudojimą, kad būtų galima efektyviau valdyti didesnius galios lygius.Jie taip pat sumažina atskirų komponentų įtampą ir pagerina šilumines charakteristikas, palyginti su paprastesnių keitiklių konstrukcijomis.

4. Kokį pranašumą turi rezonansinis nuolatinės srovės-nuolatinės srovės keitiklis prieš įprastus kieto perjungimo keitiklius?

Rezonansiniai keitikliai naudoja minkšto perjungimo būdus, tokius kaip nulinės įtampos perjungimas (ZVS), kad sumažintų perjungimo nuostolius ir šilumos susidarymą.Tai užtikrina didesnį efektyvumą, mažesnį EMI ir geresnį aukšto dažnio veikimą.

5. Kodėl darbo ciklas svarbus buck, boost ir buck-boost keitikliuose?

Darbo ciklas valdo, kiek laiko jungiklis veikia įjungtas ir išjungtas.Darbo ciklo keitimas tiesiogiai veikia tai, kiek keitiklis padidina arba sumažina išėjimo įtampą.

6. Kaip sujungtieji induktoriai ir interleaved keitikliai pagerina didelio stiprumo DC-DC konversijos našumą?

Sujungtų induktorių keitikliai pagerina įtampos padidėjimą ir efektyvumą, naudodami magnetiškai susietus induktorius, o tarpsluoksniai keitikliai padalija srovę į kelias fazes, kad sumažintų komponentų pulsavimą, šilumą ir įtampą.
